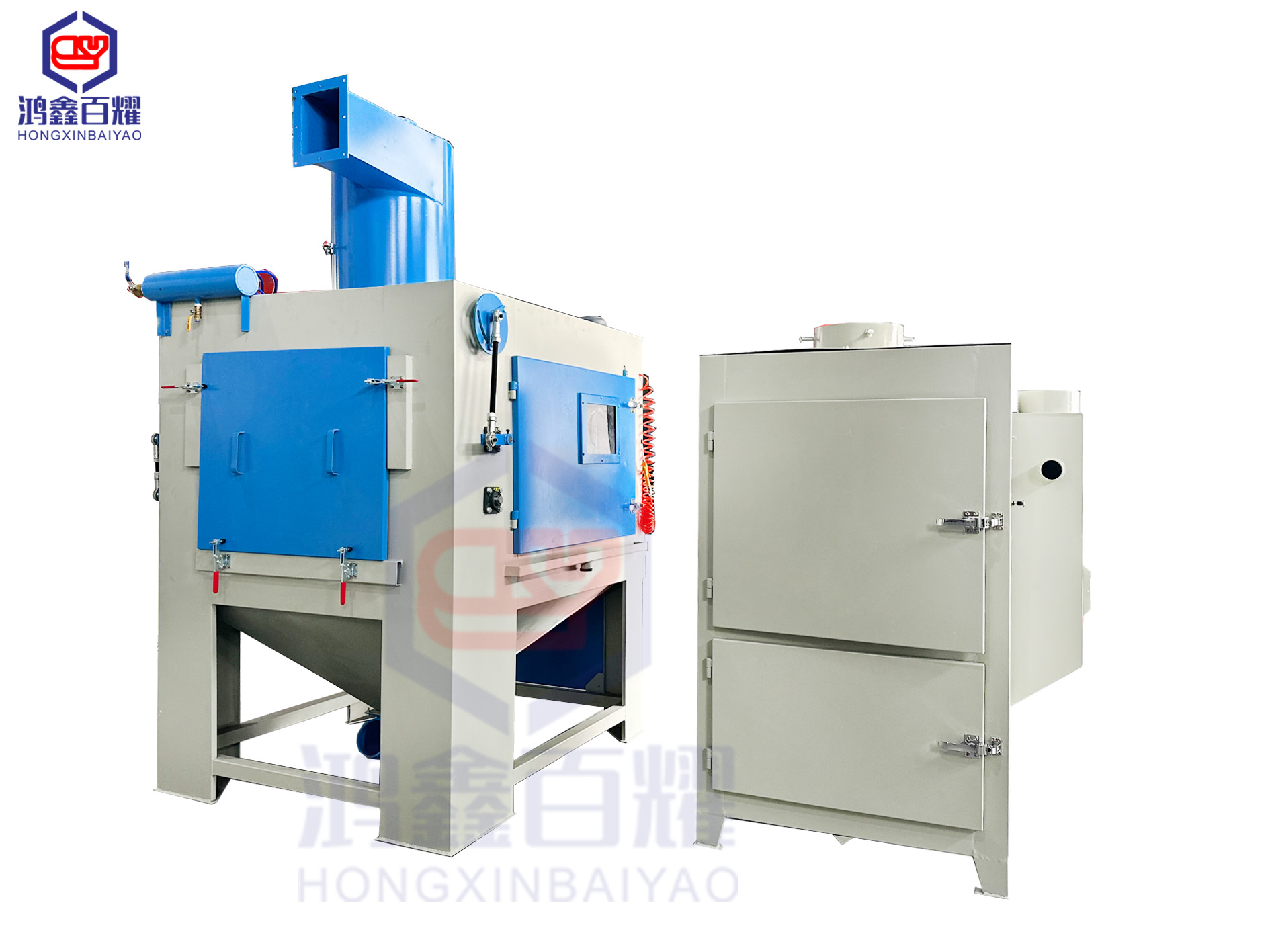

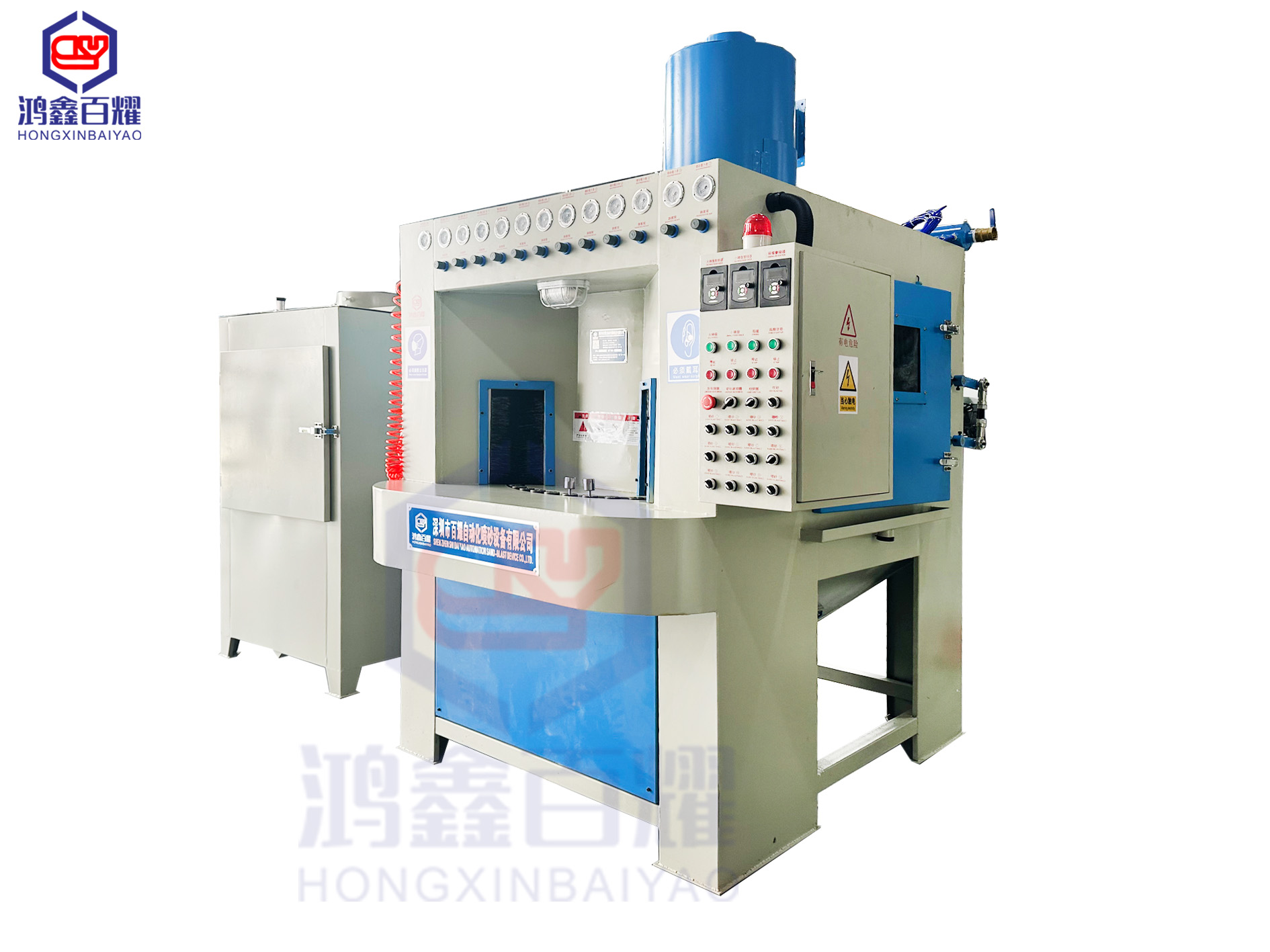

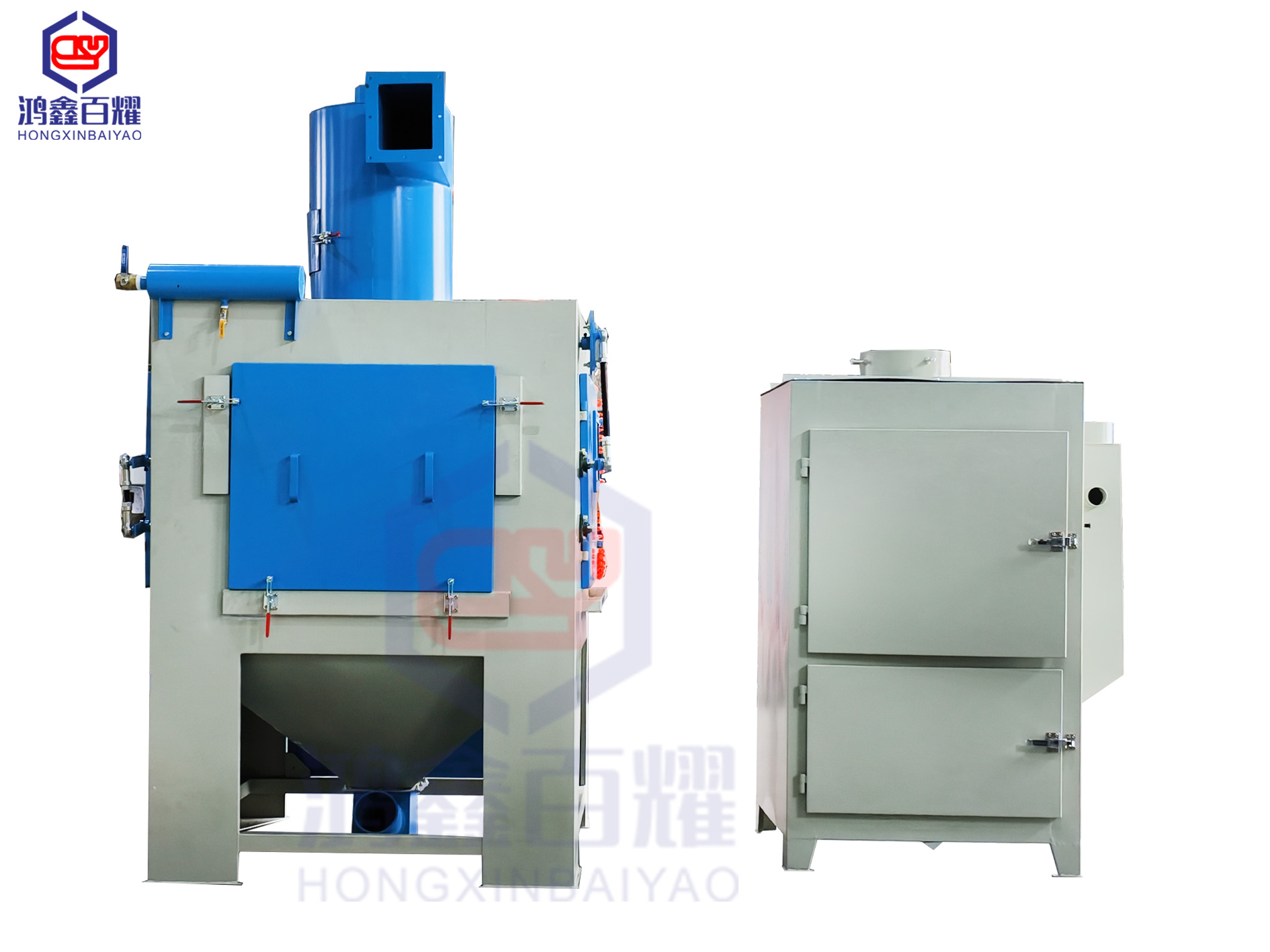

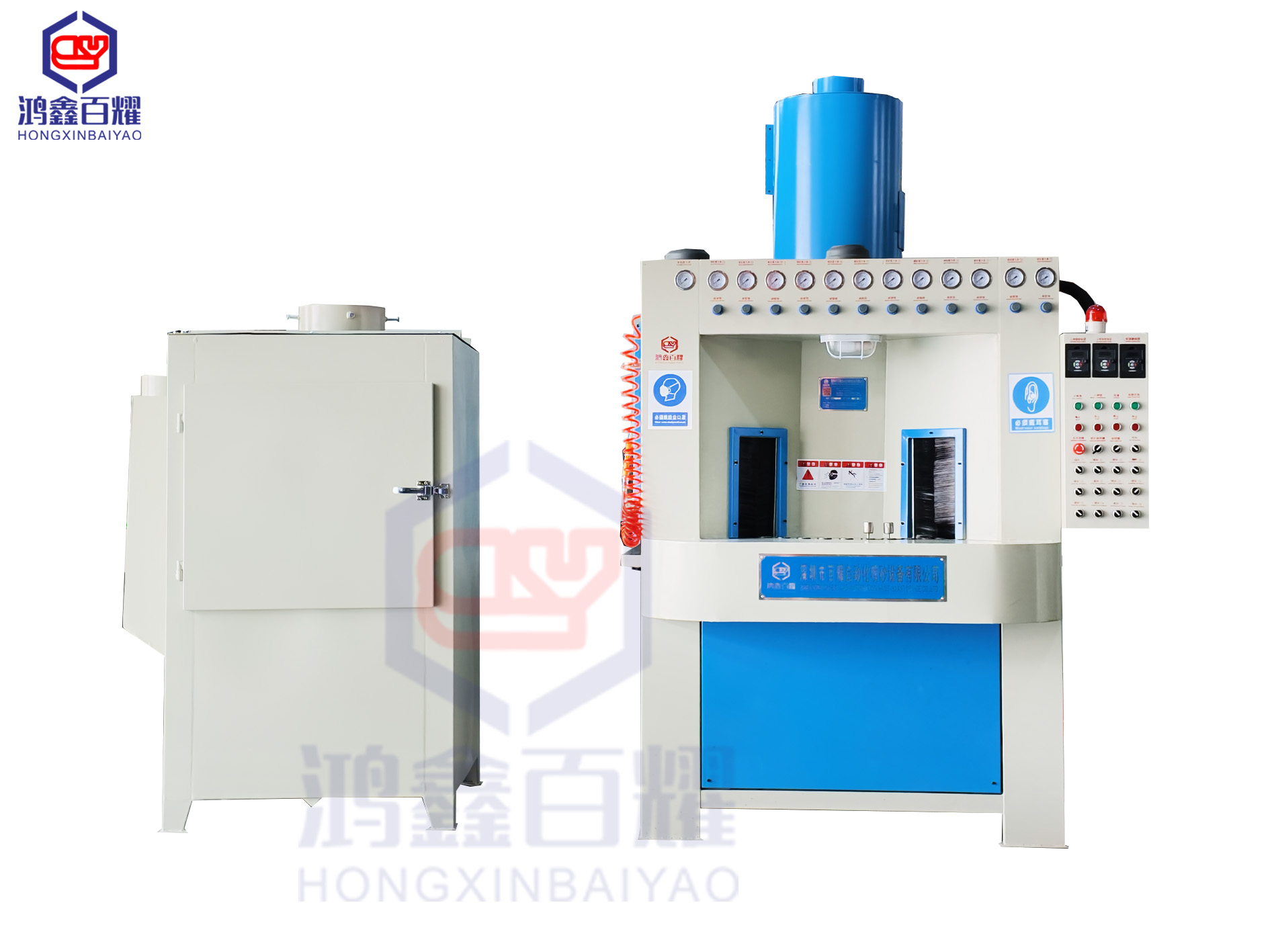

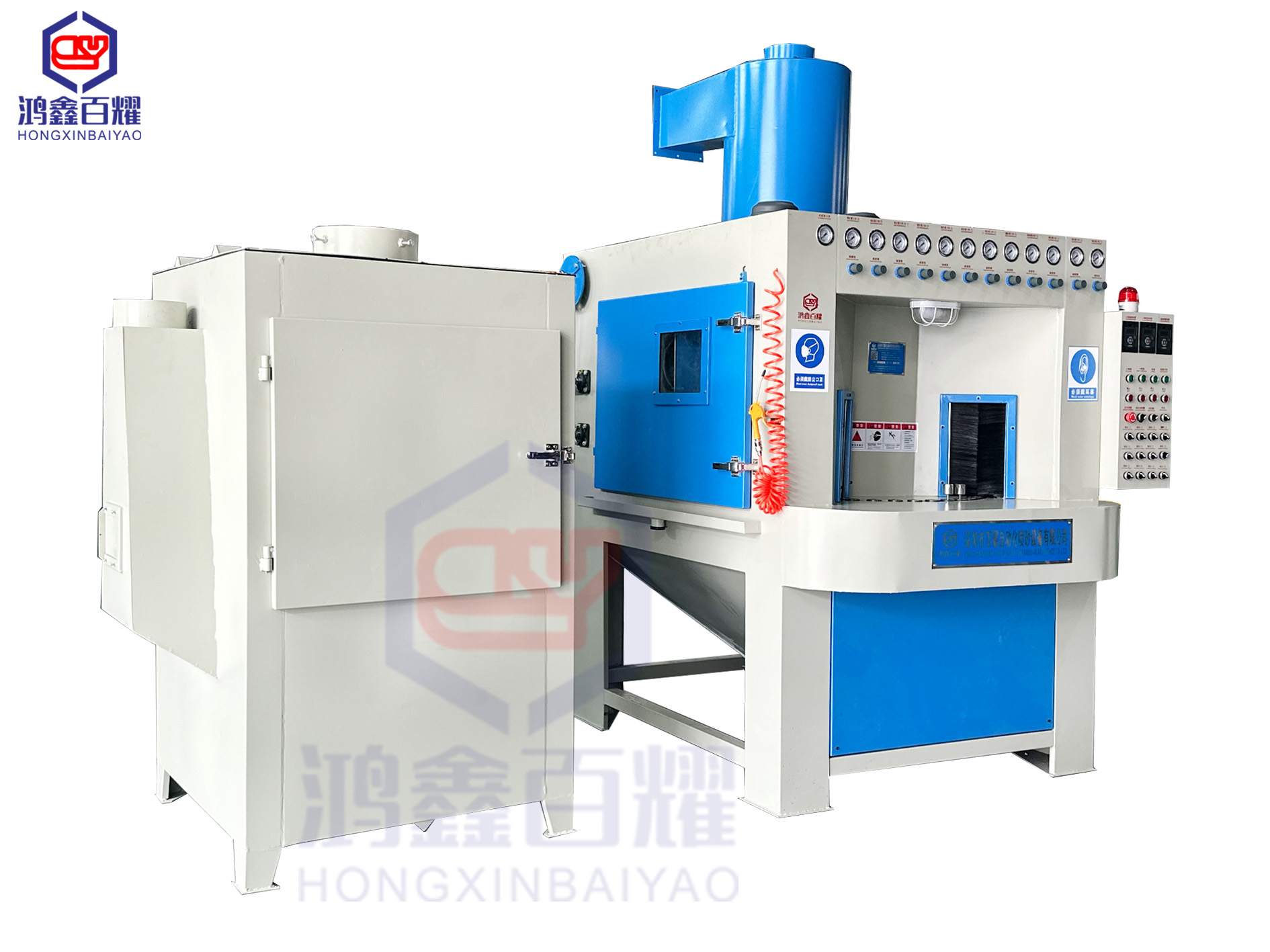

小型圆柱工件连续性转盘式自动喷砂机

一、设备概述（品牌：广东鸿鑫百耀智能设备）

连续性转盘自动喷砂机又称多工位公转自转连续喷砂设备，专为圆盘、圆柱、异形小型工件批量不间断表面处理开发；采用大转盘连续公转 + 独立小转盘自转 + 多组摇摆喷枪组合结构，上料、喷砂、吹扫分区同步作业，无需停机等待，实现流水线式连续量产，一人值守即可完成全天批量加工，广泛适配五金压铸、汽配、小家电、3C、卫浴、新能源零部件行业m.gdbypsj....。

二、核心工作原理

1. 动力喷砂：压缩空气负压引射磨料（白刚玉、玻璃珠、石榴砂等），经碳化硼喷嘴高速喷射冲击工件表面，完成去氧化皮、哑光、去毛刺、活化、除锈；
2. 双转盘联动：大转盘变频连续旋转带动 30 工位小转盘公转，每个工位独立电机驱动工件 360° 自转；
3. 分区连续作业：设备划分为上下料区、喷砂加工区、吹扫除尘区，工位循环流转，一边下料一边上新工件，无待机空窗；
4. 自动循环系统：喷砂后磨料落入底部料斗→提升机输送→旋风分离器筛除粉尘杂质→洁净磨料回流喷枪循环使用；脉冲除尘器同步抽取粉尘，达标排放。

三、整机核心结构（标准 30 工位 12 枪机型 1516-30-12A）

1. 转盘传动系统

• 大转盘：齿轮减速电机驱动，变频 0–10r/min 无级调速，30 个独立工位均匀分布，定位精准无偏移；
• 小自转台：30 套独立齿轮马达 + 同步橡胶带，每件工件单独旋转，凹槽、内壁、边角无漏喷；
• 舱体 3–6mm 加厚钢板焊接，喷砂区内衬耐磨硅胶皮，防漏砂、降噪、抗冲击m.gdbypsj....。

2. 多组自动摇摆喷枪系统（标配 12 支碳化硼喷枪）

• 上部枪架 6 支：覆盖工件顶面、外缘；
• 侧部枪架 6 支：环绕工件侧面、内腔；
• 连杆摇摆机构变频调速，喷枪喷射角度、距离、摆动幅度可单独调节，适配高低、长短异形件；
• 碳化硼耐磨喷嘴，耐磨寿命是普通钨钢喷嘴 3 倍以上，长期量产耗材成本更低m.gdbypsj....。

3. 磨料自动回收 + 旋风分离系统

• 底部大容量集砂斗 + 立式提升机，自动回收散落磨料；
• 两级旋风分离：粗杂质自动分离排出，合格磨料存储备用，磨料循环回收率 98%，大幅减少耗材采购频次。

4. 环保除尘系统

标配 7.5kW 高压布袋 / 脉冲滤芯除尘器，粉尘过滤效率≥98%，车间无扬尘，排放符合国内环保检测标准；喷砂舱内置防爆、降噪结构，整机噪音控制≤80dB，适配车间长期连续作业。

设备核心优势

1. 不间断连续量产，效率翻倍 区别于单 / 双工位间歇转盘机，30 工位分区同步作业，上料与喷砂互不干涉，产能比传统转盘机提升 300%，替代 5–8 名人工喷砂，大幅降低人工成本hongxinbai...。

2. 360° 全覆盖，喷砂均匀无色差 工件独立自转 + 多方位摇摆喷枪，曲面、深槽、螺纹、台阶无漏喷；表面粗糙度误差≤0.02μm，阳极氧化、喷涂前处理无发花、色差不良。

3. 柔性定制，适配多品类工件 工位数量支持 24/30/36/60 工位非标定制；喷枪数量 8–16 支可选；可加装工装夹具、自动吹扫、机械手上下料模块，快速切换五金、压铸、铝件、不锈钢、塑料件等产品。

4. 低耗材、低成本运行 全闭环磨料自动回收，粉尘与废砂自动分离，磨料损耗极低；耐磨内衬、碳化硼喷嘴延长易损件更换周期，长期生产运维成本更低。

5. 环保合规、安全稳定 全密封喷砂舱 + 高效脉冲除尘，无尘车间；整机防爆设计，过载、舱门安全联锁，支持 24 小时不间断满负荷生产，适合工厂两班倒量产。

六、适用行业与加工工艺

适用工件类型

盘类、圆柱类、壳体、圆形压铸件、法兰、轮毂小件、不粘锅、电饭煲内胆、卫浴龙头、3C 外壳、通讯配件、阀门、轴承、新能源电池壳体、模具小件。

可实现表面处理工艺

1. 铝合金 / 锌合金压铸件：去分型线、毛刺、氧化皮，做哑光磨砂质感；
2. 不锈钢件：除锈、去划痕、均匀拉丝哑光；
3. 喷涂 / 阳极前处理：表面活化，增强涂层附着力；
4. 五金模具：清理积碳、抛光消光；
5. 汽配零件：表面强化、清除锈蚀与热处理氧化皮；
6. 工艺品、灯饰：雾化哑光、美化纹理。
